Wzór elektronowy:	Wzór elektronowy:
Stopień utlenienia węgla: +II	Stopień utlenienia węgla: -I



---

Wyjaśnienie:

Równanie reakcji 3.:

$\mathrm{CaO}+3\mathrm{C}\stackrel{\mathrm{T}}{\to }\mathrm{CaC}{}_2+\mathrm{CO}$

Zacznijmy od określenia stopnia utlenienia węgla w CO.

Jest to cząsteczka obojętna, w której suma stopni utlenienia musi wynosić 0. Skoro atom tlenu ma stopień utlenienia równy -II, atom wegla musi przyjąć +II stopień utlenienia.

Rysowanie wzoru elektronowego cząsteczki CO, rozpoczniemy od sprawdzenia konfiguracji elektronów walencyjnych atomu tlenu (2 pary i dwa elektrony niesparowane) oraz węgla (1 para i dwa elektrony niesparowane). Narysujmy symbole pierwiastków i ich elektrony walencyjne:

Następnie dorysujmy wiązania kowalencyjne tam gdzie jest to możliwe:

Widzimy, że tlen osiągnął oktet elektronowy (posiada w swoim otoczeniu 2 pary elektronowe i 4 elektrony uwspólnione w wyniku stworzenia dwóch wiązań kowalencyjnych). Węgiel natomiast ma w swoim otoczeniu tylko 6 elektronów, do osiągnięcia oktetu potrzebuje uwspólnienia jednej wolnej pary elektronowej od atomu tlenu. Zaznaczmy to na rysunku:

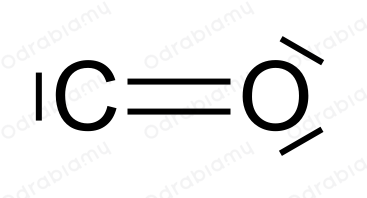

Z racji tego, że powstałe wiązanie koordynacyjne, jest trzecim wiązaniem kowalencyjnym, możemy usytuować pozostałe wolne pary elektronowe jak najdalej od siebie jak to możliwe. Ostateczny wygląd wzoru elektronowego cząsteczki CO powinien wyglądać następująco:



Związek jonowy CaC₂ składa się z kationów Ca²⁺ oraz anionów C₂^2-. Wiedząc, że suma stopni utlenienia atomów w jonie jest równa jego ładunkowi, możemy obliczyć, że stopień utlenienia węgla w tym związku wynosi -I.

Rysowanie wzoru elektronowego zacznijmy od zaznaczenia kationu wapnia z odpowiednim ładunkiem, oraz atomów węgla wraz z ich elektronami walencyjnymi:

Skonstruujmy teraz dokładnie wzór elektronowy anionu C₂2-. Powstaje on w wyniku przyjęcia 2 elektronów od atomu wapnia. Możemy więc przyjąć, że każdy z elektronów "dostał" po jednym z tych elektronów. Zaznaczmy to na rysunku:



W ostatnim etapie widzimy, że ilość wolnych elektronów pozwoli na utworzenie trzech wiązań kowalencyjnych, ich zaznaczenie zakończy nasz proces rysowania wzoru elektronowego:
