Miejsce na wzór elektronowy wody:



---

Wyjaśnienie:

Zapis klatkowy konfiguracji elektronów walencyjnych atomów:

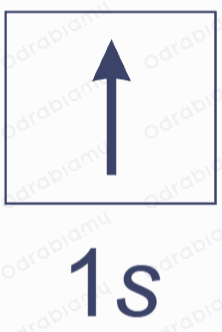

• wodoru:

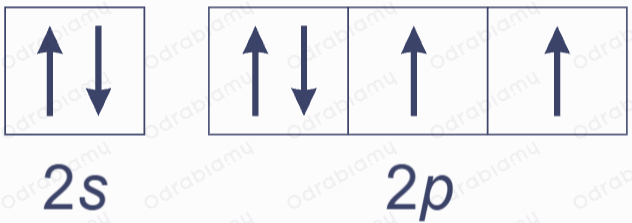

• tlenu:

Niesparowane elektrony atomu tlenu tworzą pary z elektronami atomów wodoru. Dodatkowo atom tlenu ma jeszcze dwie wolne pary elektronowe. Poniżej znajduje się wzór elektronowy cząsteczki wody:





Liczba przestrzenna atomu tlenu w cząsteczce wody wynosi L_p = 4 (dwa wiązania σ z atomami wodoru i dwie wolne pary elektronowe). Dla atomów centralnych posiadających taka liczbę przestrzenną (hybrydyzacje walencyjnych orbitali atomowych sp³) typowe jest tworzenie cząsteczek o kątach pomiędzy wiązaniami wynoszącymi ok 109°. W cząsteczce wody z racji na silne odpychanie podstawników (atomów wodoru) przez wolne pary elektronowe kąt pomiędzy nimi jest nieco mniejszy i wynosi ok. 104,5°.



Uwaga!

W odpowiedziach do zadań podanych w zbiorze pojawiają się różne rodzaje wzorów elektronowych i nie jest to błędne. Istnieją wzory:

• kropkowe, w których każdy elektron walencyjny oznaczany jest za pomocą kropki:

• kreskowo-kropkowe, w których tylko wiążące pary elektronowe zaznacza się za pomocą kreski:





• kreskowe, w których każdą parę elektronów zaznacza się za pomocą kreski:
