Wzory strukturalne alkenów:

1.    $H-\underset{H}{\underset{\mid }{C}}=\underset{H}{\underset{\mid }{C}}-\stackrel{H}{\stackrel{\mid }{\underset{H}{\underset{\mid }{C}}}}-\stackrel{H}{\stackrel{\mid }{\underset{H}{\underset{\mid }{C}}}}-\stackrel{H}{\stackrel{\mid }{\underset{H}{\underset{\mid }{C}}}}-H$

2. izomery cis trans





Izomeria konstytucyjna

Związek 1 z izomerem cis

Związek 1 z izomerem trans



Stereoizomery: związek cis i trans



---

Wyjaśnienie:

Izomeria konstytucyjna polega na różnej kolejności umiejscowienia atomów w cząsteczkach lub w innym sposobie ich połączenia.

Wśród podtypów izomerii konstytucyjnej możemy wyróżnić:

• izomerie szkieletową - związki różnią się budową szkieletu węglowego


• matamerie - związki różnią się grupami funkcyjnymi


• izomerie położenia podstawnika - związki różnią się położeniem podstawnika w łańcuchu węglowym


• izomerie położenia wiązania wielokrotnego - związki różnią się pozycją wiązania wielokrotnego w cząsteczce

Drugim głównym typem izomerii jest stereoizomeria. Polega ona na odmiennym ułożeniu atomów danego związku w przestrzenni, przy identycznej budowie szkieletu węglowego, krotności wiązań i miejscu przyłączenia podstawników.

Wśród podtypów stereoizomerii możemy wyróżnić:

• izomerie geometryczną Z/E; cis-trans
• enancjomerie - dotyczy związków, będących swoimi odbiciami lustrzanymi, które nie są na siebie nakładalne
• diastereoizomerie

Izomeria Z/E (cis-trans) dotyczy wybranych alkenów oraz cykloalkanów. Związki tworzące parę tego typu izomerów różnią się między sobą położeniem podstawników względem płaszczyzny (wiązania podwójnego lub pierścienia cyklicznego).

W przypadku alkenów warunkiem koniecznym do tworzenia izomerów geometrycznych jest obecność dwóch różnych podstawników przy obu atomach węgla tworzących wiązanie podwójne.

Wzór związku
Czy może występować w postaci izomerów geometrycznych?	NIE	TAK	TAK	NIE
Uzasadnienie	Jeden z atomów węgla tworzących wiązanie podwójne ma 2 takie same podstawniki (-CH3)	Oba atomy węgla tworzące wiązanie podwójne mają dwa różne podstawniki	Oba atomy węgla tworzące wiązanie podwójne mają dwa różne podstawniki	Jeden z atomów węgla tworzących wiązanie podwójne ma 2 takie same podstawniki (-H)

W przypadku cykloalkanów warunkiem koniecznym występowania izomerii geometrycznej jest obecność dwóch podstawników dołączonych do pierścienia.

Izomerie geometryczną można podzielić na dwa podtypy,

1. cis-trans

W przypadku izomerii cis-trans oba atomy węgla tworzące wiązanie podwójne mają dołączony do siebie 1 atom wodoru oraz ten sam drugi podstawnik (w cykloalkanach izomery cis-trans tworzą związki zawierające 2  podstawniki dołączone do dwóch różnych atomów węgla tworzących pierścień).

• Izomer cis zawiera 2 takie same podstawniki nad płaszczyzną wiązania podwójnego/pierścienia oraz 2 takie same podstawniki pod płaszczyzną wiązania podwójnego/pierścienia.


• Izomer trans zawiera takie same podstawniki po przekątnej względem wiązania podwójnego/pierścienia.

Wzór

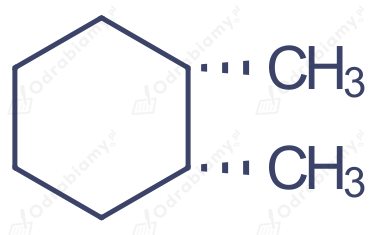

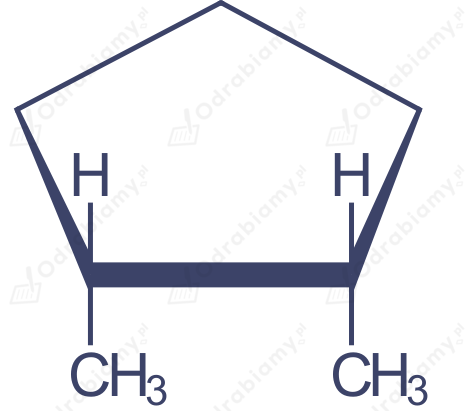

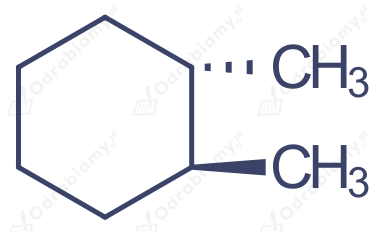

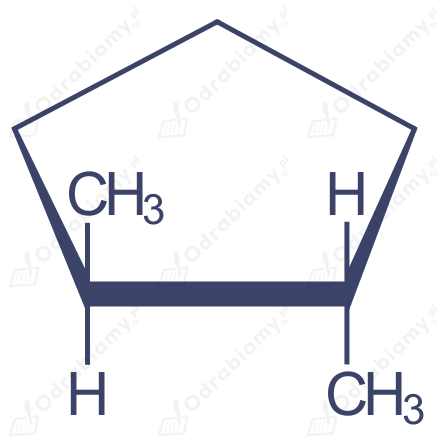

Nazwa	cis-1,2-dimetylocyklopentan	trans-1,2-dimetylocyklopentan	cis-1,2-dimetylocykloheksan	trans-1,2-dimetylocykloheksan
Wzór

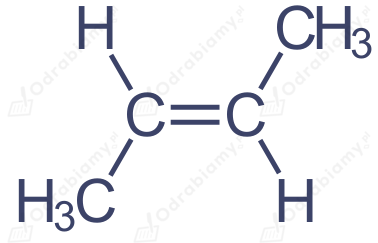

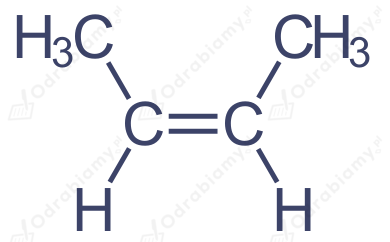

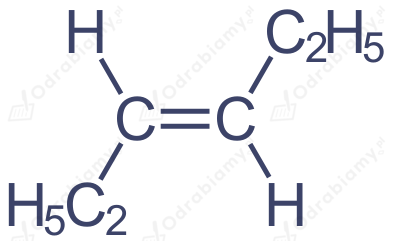

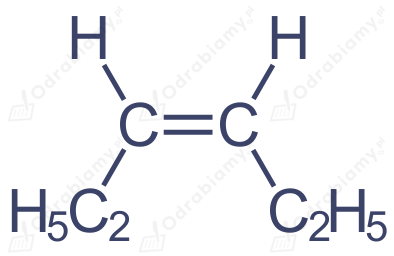

Nazwa	trans-heks-3-en	cis-heks-3-en	cis-but-2-en	trans-but-2-en
