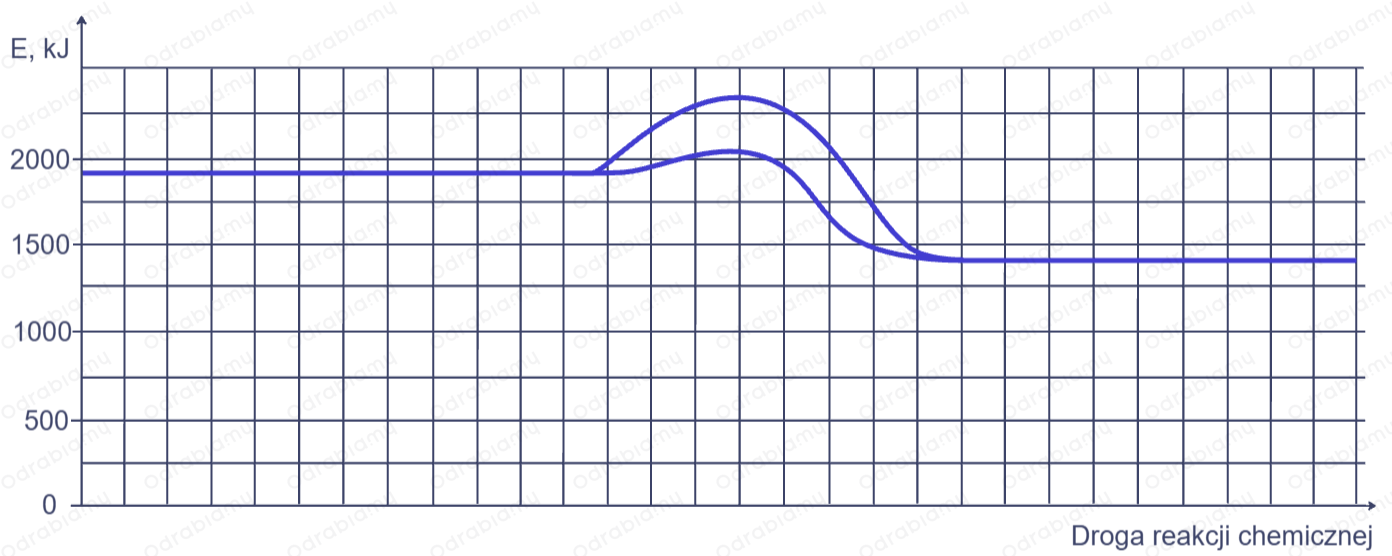

Wykres zależności energii wewnętrznej reagentów od drogi przemiany reakcji chemicznej:

---

Wyjaśnienie:

Zaczynamy od zaznaczenia energii substratów reakcji na jego początku (1900 kJ) oraz energii produktów (1380 kJ) na jego końcu. Następnie rysujemy krzywą reakcji niekatalizowanej, dla której energia aktywacji wynosi 400 kJ (zakładamy, że dysponujemy 1 molem substratów), co oznacza, że energia kompleksu aktywnego - pik tej części wykresu - wynosi:

$E_{KA}=1900\mathrm{kJ}+400\mathrm{kJ}$

$E_{KA}=2300\mathrm{kJ}$

Druga część wykresu to część katalizowana - jej pik (energia kompleksu aktywnego) wynosi:

$E_{KA}=1900\mathrm{kJ}+150\mathrm{kJ}$

$E_{KA}=2050\mathrm{kJ}$
